Создание цифрового вольтметра на базе микросхемы ICL7107: подробное руководство для начинающих

Хотите изготовить свой собственный цифровой вольтметр на основе микросхемы ICL7107? В этой статье вы найдете полезные советы, подробную инструкцию с фото и схемой, которые помогут вам в создании этого устройства.

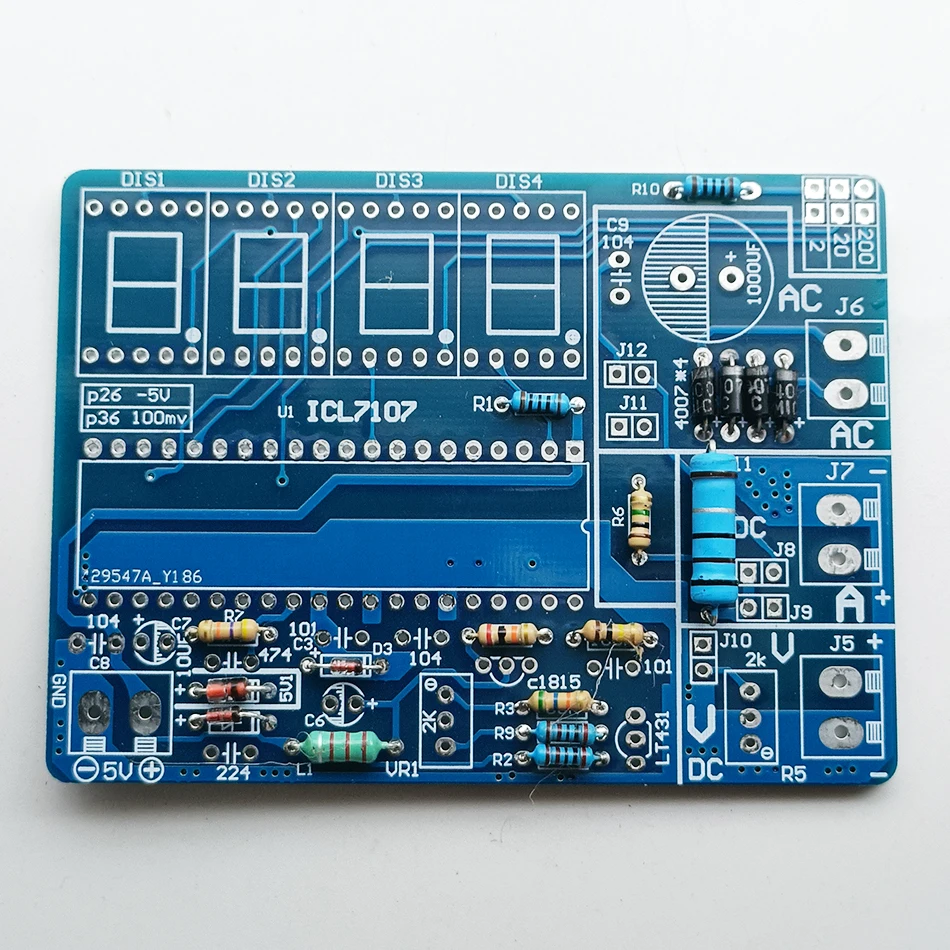

Выберите подходящую плату и соберите необходимые компоненты, включая микросхему ICL7107, резисторы, конденсаторы и дисплей.

Внимательно изучите схему подключения и следуйте инструкциям при пайке компонентов на плату. Обратите внимание на правильность подключения питания и сигнальных линий.

Убедитесь, что все соединения пайки надежны и нет коротких замыканий. Проверьте проводимость между соответствующими контактами и устраните возможные ошибки.

Подключите вольтметр к источнику питания и проверьте его работу. Убедитесь, что на дисплее отображается реальное значение напряжения.

Для более точных измерений калибруйте вольтметр, используя стандартные измерительные приборы, такие как мультиметр. Используйте регулировочные резисторы, чтобы настроить отображение точного значения напряжения.

Обратите внимание на температурные искажения и шум при использовании вольтметра. Для более стабильных измерений, добавьте дополнительные фильтры и усилители в схему.

При создании схемы вольтметра учитывайте особенности входного сигнала. Рассмотрите возможность использования усилителя или делителя напряжения, чтобы предотвратить перегрузку и повреждение микросхемы.

Обратите внимание на возможность добавления дополнительных функций, таких как измерение силы тока или сопротивления, в ваш цифровой вольтметр. Используйте дополнительные модули и расширенные функциональные возможности микросхемы ICL7107.

Проследите за безопасностью работы с устройством. При подключении к источнику питания, используйте защитные меры, такие как предохранители и изоляцию, чтобы избежать возможных аварий и повреждений.

Не стесняйтесь экспериментировать с дизайном и кастомизацией вашего цифрового вольтметра. Добавьте красочные индикаторы и кожухи, чтобы придать устройству уникальный внешний вид и функциональность.
